Bộ nguồn mean well hdr: phạm vi sử dụng trong tủ điều khiển
Bộ nguồn mean well hdr được đối chiếu theo model/SKU trong bảng bên dưới để chọn đúng công suất, điện áp và phương án bảo vệ cho tủ điều khiển.
Dòng MEAN WELL HDR được dùng để tạo nguồn DC ổn định cho PLC, I/O, HMI, cảm biến, relay, van điện từ và thiết bị truyền thông. Việc chọn nguồn không nên dừng ở giá trị 24 VDC: bảng tải thực tế, dòng khởi động, sụt áp đường dây, nhiệt độ tủ, cách phân nhánh bảo vệ và khoảng hở tản nhiệt mới quyết định nguồn có vận hành bền vững hay không.
Bảng Model/SKU | Thông tin kỹ thuật | Ứng dụng/chức năng
| Model/SKU | Thông tin kỹ thuật | Ứng dụng/chức năng |
|---|---|---|
| HDR-60-24 | Nguồn DIN rail 60 W; 24 VDC, 2,5 A. | Tủ điều khiển gọn, cảm biến và bộ điều khiển công suất nhỏ. |
| HDR-100-24 | Nguồn DIN rail 100 W; 24 VDC, 4,2 A. | PLC, HMI nhỏ và tải điều khiển có dòng liên tục trung bình. |
| HDR-150-24 | Nguồn DIN rail 150 W; 24 VDC, 6,25 A. | Tủ phân phối 24 VDC có nhiều nhánh tải hoặc cần dư địa dòng cao hơn. |
Bộ nguồn mean well hdr: cách so sánh model và chọn cấu hình
Trước hết hãy lập bảng công suất của từng nhánh 24 VDC: dòng liên tục, dòng khởi động, thời gian đóng đồng thời và chiều dài dây đến tải xa nhất. Tổng dòng danh định không nên được dùng như một con số duy nhất vì tải như van điện từ, motor DC, bộ điều khiển và tụ đầu vào có thể tạo đỉnh dòng trong lúc khởi động. Sau đó kiểm tra điện áp tại đầu xa của dây trong điều kiện tải nặng nhất để phát hiện sụt áp do dây nhỏ hoặc mối nối có điện trở cao.

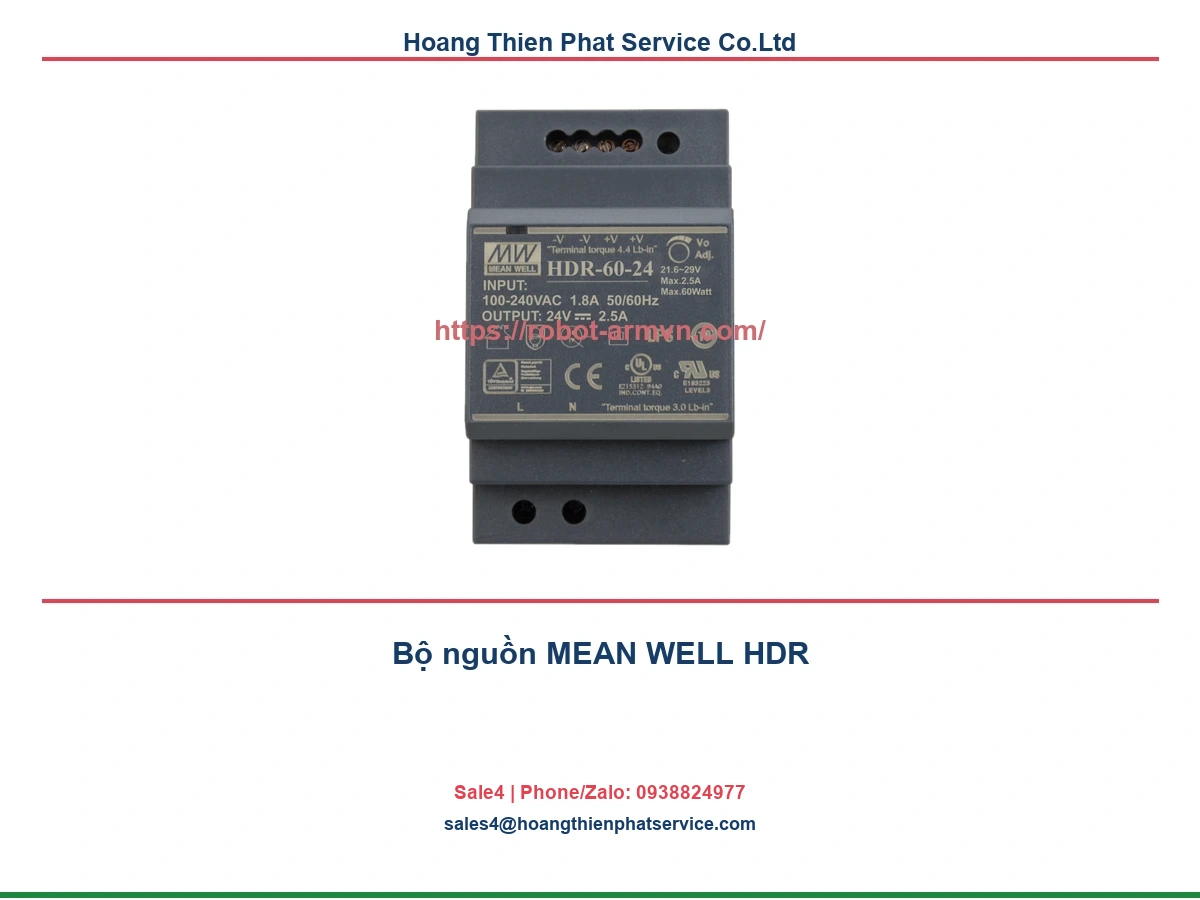

HDR-60-24: quyết định chọn riêng cho model này
Nguồn DIN rail 60 W; 24 VDC, 2,5 A. Vì vậy HDR-60-24 phù hợp khi bảng tải cho thấy tổng dòng liên tục thấp và các tải khởi động không xuất hiện đồng thời ở mức lớn. Ứng dụng điển hình là Tủ điều khiển gọn, cảm biến và bộ điều khiển công suất nhỏ.. Trước khi thay thế, phải so sánh điện áp nguồn vào, điện áp đầu ra, dòng danh định, dòng khởi động của tải, kích thước lắp DIN rail, khoảng hở thông gió, cực tính và cách bảo vệ từng nhánh. Không suy luận từ số watt hoặc vỏ máy gần giống: hậu tố SKU có thể làm thay đổi nguồn vào, đầu nối, chẩn đoán và tính năng bảo vệ.
HDR-100-24: quyết định chọn riêng cho model này
Nguồn DIN rail 100 W; 24 VDC, 4,2 A. Vì vậy HDR-100-24 là phương án trung gian khi tải liên tục vượt model nhỏ hơn nhưng chưa cần đến công suất của model lớn nhất. Ứng dụng điển hình là PLC, HMI nhỏ và tải điều khiển có dòng liên tục trung bình.. Trước khi thay thế, phải so sánh điện áp nguồn vào, điện áp đầu ra, dòng danh định, dòng khởi động của tải, kích thước lắp DIN rail, khoảng hở thông gió, cực tính và cách bảo vệ từng nhánh. Không suy luận từ số watt hoặc vỏ máy gần giống: hậu tố SKU có thể làm thay đổi nguồn vào, đầu nối, chẩn đoán và tính năng bảo vệ.
HDR-150-24: quyết định chọn riêng cho model này
Nguồn DIN rail 150 W; 24 VDC, 6,25 A. Vì vậy HDR-150-24 phù hợp khi tủ có nhiều nhánh tải hoặc tải đóng đồng thời; cần kiểm tra kỹ phân phối dòng, cầu chì/cầu dao điện tử và khả năng thoát nhiệt. Ứng dụng điển hình là Tủ phân phối 24 VDC có nhiều nhánh tải hoặc cần dư địa dòng cao hơn.. Trước khi thay thế, phải so sánh điện áp nguồn vào, điện áp đầu ra, dòng danh định, dòng khởi động của tải, kích thước lắp DIN rail, khoảng hở thông gió, cực tính và cách bảo vệ từng nhánh. Không suy luận từ số watt hoặc vỏ máy gần giống: hậu tố SKU có thể làm thay đổi nguồn vào, đầu nối, chẩn đoán và tính năng bảo vệ.
Khi rà soát bộ nguồn MEAN WELL HDR, cần chốt trước điện áp đầu vào, dòng tải liên tục, đỉnh khởi động và điều kiện nhiệt của đúng tủ máy.
Với bộ nguồn MEAN WELL HDR, mã model trên nhãn phải được đối chiếu cùng sơ đồ đấu dây và thiết bị bảo vệ nhánh; không thay theo ngoại hình tương tự.
Đánh giá bộ nguồn MEAN WELL HDR tại điểm tải xa nhất giúp phát hiện sụt áp dây dẫn trước khi quy kết lỗi cho bộ nguồn.
Ở giai đoạn chạy thử, bộ nguồn MEAN WELL HDR chỉ được nghiệm thu sau khi đã đo điện áp, dòng và nhiệt độ tại chế độ tải nặng nhất.
Hồ sơ bảo trì của bộ nguồn MEAN WELL HDR nên lưu model đầy đủ, giá trị đo nền và mọi thay đổi của tải để rút ngắn thời gian khoanh vùng sự cố.
Nếu tải mở rộng, hãy đánh giá lại bộ nguồn MEAN WELL HDR theo tổng tải và tải đóng đồng thời thay vì chỉ cộng công suất danh nghĩa.
Việc chọn bộ nguồn MEAN WELL HDR đúng cấu hình giúp bảo vệ PLC, I/O và thiết bị truyền thông khỏi sụt áp trong chu kỳ máy khắc nghiệt.
Giới hạn vận hành cần kiểm tra trước khi lắp
Nguồn DIN rail chỉ làm việc đúng khi nguồn AC đầu vào, nhiệt độ môi trường, thông gió và tư thế lắp phù hợp tài liệu hãng. Khi đặt nhiều nguồn, biến tần, drive hoặc thiết bị sinh nhiệt trong cùng tủ, cần giữ khoảng hở tản nhiệt và kiểm tra đường gió. Không đưa đầu ra của hai nguồn song song nếu model hoặc sơ đồ hãng không cho phép; hãy tổ chức nhánh tải, cầu chì hoặc bảo vệ điện tử theo yêu cầu của từng cụm máy.
Lắp đặt và chạy thử theo trình tự an toàn
- Cô lập nguồn, kiểm tra nhãn model/SKU, điện áp đầu vào, đầu ra và sơ đồ cực tính trước khi đấu dây.
- Gá trên DIN rail chắc chắn, bảo đảm khoảng hở thông gió, tiếp địa theo hướng dẫn và siết đầu nối theo mô-men phù hợp.
- Phân tách dây điều khiển với dây động lực; chọn tiết diện dây và bảo vệ nhánh theo dòng thực tế.
- Khởi động không tải, sau đó đóng từng nhóm tải và đo điện áp tại nguồn lẫn điểm tải xa nhất.
- Ghi lại dòng tiêu thụ, nhiệt độ bề mặt, điện áp tại tải và trạng thái cảnh báo làm dữ liệu nghiệm thu.
Bảo trì và chẩn đoán khi nguồn 24 VDC không ổn định
Điện áp tụt, nguồn tự ngắt hoặc phát nhiệt không đồng nghĩa phải đổi ngay sang model công suất lớn hơn. Hãy kiểm tra đầu nối lỏng, ngắn mạch nhánh, tải khởi động, dây dẫn, cầu chì, bụi che khe thoáng và nhiệt độ tủ. Đo đồng thời điện áp ở đầu nguồn và đầu tải trong chu kỳ máy nặng nhất: chênh lệch lớn thường chỉ ra vấn đề dây hoặc mối nối. Ngắt nguồn và xác nhận hết điện áp trước khi bảo dưỡng; không thao tác khi còn phần dẫn điện hở.
Ví dụ đọc bảng tải trước khi quyết định model
Một tủ có PLC, HMI, I/O và nhiều van điện từ thường có dòng nền ổn định nhưng lại xuất hiện đỉnh dòng khi van đóng cùng lúc. Hãy tách hai giá trị này trong bảng tải: dòng liên tục dùng để xác định năng lực cấp nguồn lâu dài, còn dòng đỉnh và thời gian đỉnh dùng để kiểm tra khả năng khởi động, bảo vệ nhánh và sụt áp. Nếu điện áp tại đầu tải tụt trong lúc van đóng, việc tăng công suất nguồn chỉ là một khả năng; dây dẫn, terminal và cách gom tải cũng phải được kiểm tra.
Với tủ có thiết bị nhạy cảm như PLC hoặc gateway truyền thông, nên tách nhóm tải điều khiển khỏi nhóm tải cảm ứng có nguy cơ tạo nhiễu hay quá dòng. Sau khi hoàn thành chạy thử, lưu lại mã nguồn, sơ đồ cấp nguồn, vị trí cầu chì, giá trị điện áp tại điểm xa nhất và nhiệt độ trong tủ. Hồ sơ này giúp việc thay thế sau này dựa trên dữ liệu vận hành thay vì suy đoán từ model gần giống.
Câu hỏi kỹ thuật thường gặp
Có thể thay nguồn chỉ vì cùng đầu ra 24 VDC?
Không. Dòng định mức, dòng đỉnh, nguồn vào, kích thước, điều kiện tản nhiệt, đầu nối và tính năng bảo vệ đều cần tương thích với tủ hiện hữu.
Nên chừa dự phòng công suất bao nhiêu?
Dự phòng phải dựa trên bảng tải đo được và dòng khởi động đồng thời, không áp một tỷ lệ cố định cho mọi máy. Khi tải thay đổi theo chu kỳ, hãy đo ở chế độ nặng nhất.
Vì sao điện áp đúng ở nguồn nhưng thấp tại thiết bị?
Nguyên nhân thường là sụt áp trên dây, đầu cos hoặc terminal. Hãy kiểm tra chiều dài, tiết diện, mối nối và dòng thật của nhánh đó.
Khi nào cần tách nguồn cho từng nhóm tải?
Khi tải cảm ứng, tải khởi động lớn hoặc một nhánh lỗi có thể làm ảnh hưởng PLC và thiết bị điều khiển quan trọng. Phân tách nhánh giúp khoanh vùng sự cố và giảm dừng máy.
