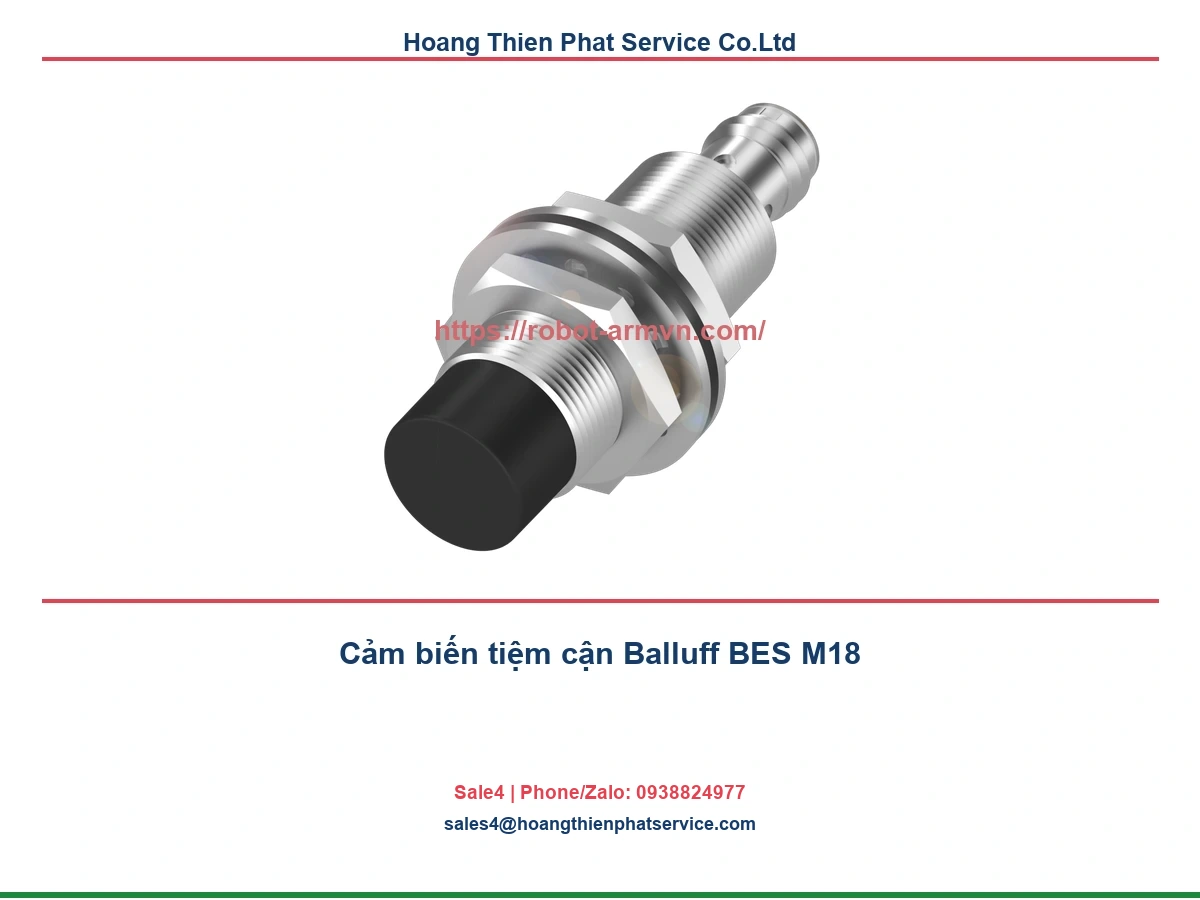

Cảm biến tiệm cận Balluff BES M18: phạm vi ứng dụng và nguyên lý

cảm biến tiệm cận Balluff BES M18 cần được chọn bằng mã đầy đủ và điều kiện lắp đặt thực tế, không chỉ theo hình dáng ngoài.

Cảm biến tiệm cận cảm ứng phát hiện mục tiêu kim loại bằng trường điện từ. Khoảng cách danh định chỉ đúng với tấm thép chuẩn và điều kiện lắp do hãng quy định; vật liệu mục tiêu, lắp flush/non-flush, kim loại xung quanh đầu cảm biến, nhiệt độ, rung và cáp có thể làm thay đổi khoảng cách chuyển mạch thực tế.

Bảng Model/SKU | Thông tin kỹ thuật | Ứng dụng/chức năng

Model/SKU	Thông tin kỹ thuật	Ứng dụng/chức năng
BES05EZ	BES M18MG-NSC20F-S04G; M18 × 66 mm, 20 mm, NPN NO, 10–30 VDC, M12 3 chân, IP68.	Phát hiện chi tiết kim loại ở khoảng cách lớn.
BES05K9	BES M18EG1-PSC80N-S04G-S; M18 × 56 mm, flush, 8 mm, PNP NO.	Điểm giới hạn trong môi trường cần vỏ kim loại.

Cảm biến tiệm cận Balluff BES M18: so sánh model và chọn cấu hình

Trước hết xác định đường kính ren và không gian lắp, sau đó mới chọn khoảng cách. Model M12 phù hợp vị trí hẹp, M18 là mức cân bằng phổ biến, còn M30 hoặc loại extended range chỉ dùng khi khoảng hở cho phép. Hãy xác nhận PNP/NPN, NO/NC, số dây, kiểu cáp/đầu M12 và điện áp PLC; không thay theo hình dáng vỏ.

BES05EZ: quyết định chọn model

BES05EZ có thông số công bố: BES M18MG-NSC20F-S04G; M18 × 66 mm, 20 mm, NPN NO, 10–30 VDC, M12 3 chân, IP68. Ứng dụng phù hợp: Phát hiện chi tiết kim loại ở khoảng cách lớn.. Khi đối chiếu mã này, hãy chốt riêng giao diện điện, cơ khí lắp, khoảng cách làm việc và môi trường. Nếu một trong bốn điều kiện khác máy hiện hữu, cần xác minh lại mã đầy đủ thay vì coi đây là model thay thế trực tiếp.

BES05K9: quyết định chọn model

BES05K9 có thông số công bố: BES M18EG1-PSC80N-S04G-S; M18 × 56 mm, flush, 8 mm, PNP NO. Ứng dụng phù hợp: Điểm giới hạn trong môi trường cần vỏ kim loại.. Khi đối chiếu mã này, hãy chốt riêng giao diện điện, cơ khí lắp, khoảng cách làm việc và môi trường. Nếu một trong bốn điều kiện khác máy hiện hữu, cần xác minh lại mã đầy đủ thay vì coi đây là model thay thế trực tiếp.

Giới hạn vận hành cần kiểm tra trước khi đặt hàng

Ghi rõ khoảng cách làm việc nhỏ nhất/lớn nhất, vật mẫu, nền, tốc độ, nhiệt độ, độ ẩm, hơi dầu hoặc hóa chất, cấp bảo vệ, nguồn cấp và sơ đồ input PLC. Với ứng dụng an toàn hoặc dừng máy, thiết bị này không tự thay thế cho cảm biến an toàn có kiến trúc và chứng nhận phù hợp.

Kiểm tra tương thích với tủ điều khiển và từng model

Trước khi chốt cấu hình, đối chiếu nguồn cấp tại đầu connector khi máy đang tải, kiểu ngõ ra, cực tính, kiểu input sink/source và đường đi cáp. Bố trí cáp tín hiệu tách khỏi cáp động lực khi cần, kiểm tra tiếp địa theo thiết kế tủ và xác nhận lại logic PLC sau mỗi lần thay model.

BES05EZ: điểm cần đối chiếu

BES05EZ có khoảng cách 20 mm, NPN NO, 10–30 VDC và đầu M12 3 chân. Model này dùng khi gá cho phép khoảng cách lớn nhưng vẫn phải kiểm tra vật liệu mục tiêu. Khi đấu vào tủ, kiểm tra đúng cực tính, số chân connector, sơ đồ input PLC và trạng thái tín hiệu khi sensor chưa phát hiện vật. Trong chạy thử, ghi lại khoảng cách lắp, trạng thái LED và giá trị input để lần thay thế sau không phải suy đoán theo hình dáng bên ngoài.

BES05K9: điểm cần đối chiếu

BES05K9 có thân M18, lắp flush, khoảng cách 8 mm và PNP NO. Model này phù hợp vị trí cần thân kim loại và ngõ vào PLC kiểu PNP. Khi đấu vào tủ, kiểm tra đúng cực tính, số chân connector, sơ đồ input PLC và trạng thái tín hiệu khi sensor chưa phát hiện vật. Trong chạy thử, ghi lại khoảng cách lắp, trạng thái LED và giá trị input để lần thay thế sau không phải suy đoán theo hình dáng bên ngoài.

Với cảm biến cảm ứng, vật thép tiêu chuẩn cho khoảng cách danh định không đại diện hoàn toàn cho nhôm, đồng hoặc inox. Vì vậy khoảng hở cơ khí trong máy phải được đo khi chi tiết chạy thực tế; không chỉ căn theo ren M18 hay theo đèn LED trên thân sensor.

Kịch bản chạy thử và bàn giao cho BES05EZ, BES05K9

Trước khi bàn giao, lập một biên bản riêng cho BES05EZ, BES05K9: ảnh vị trí lắp, mã cáp/connector, điện áp đo tại sensor, kiểu tín hiệu tại input PLC, điều kiện vật mẫu và kết quả thử ở tốc độ thấp lẫn tốc độ sản xuất.

Sau đó ngắt/cấp lại nguồn để kiểm tra trạng thái khởi động, thử tình huống vật đến sớm hoặc muộn và xác nhận cơ cấu không va chạm khi rung.

Nếu có bộ đếm hoặc timer PLC, lưu cả giá trị lọc và thời gian trễ. Khi tín hiệu bất thường, kiểm tra nguồn và đấu nối trước, rồi mới đánh giá đến sensor; cách này tránh thay nhầm thiết bị còn tốt.

Trong nghiệm thu, chạy ít nhất với điều kiện vật mẫu khó nhất dự kiến: tốc độ cao nhất, vị trí biên, bề mặt bóng/tối hoặc môi trường có rung. Chỉ khóa cấu hình sau khi tín hiệu tại PLC ổn định và cơ cấu vẫn có đủ khoảng hở lắp đặt cho bảo trì.

Lắp đặt và chạy thử theo điều kiện thực tế

Dừng máy và cô lập nguồn trước khi thay. Giữ khoảng hở lắp đặt theo catalogue, siết bằng đai ốc đúng vị trí, không xoắn cáp. Khi chạy thử, đưa đúng mục tiêu kim loại vào vùng phát hiện rồi đo trạng thái input tại PLC; tiếp tục thử ở tốc độ, rung và nhiệt độ vận hành thực.

Bảo trì, chẩn đoán và an toàn

Nếu tín hiệu chập chờn, kiểm tra first: mạt kim loại trên đầu cảm biến, khoảng hở thay đổi do rung, dây bị gãy ngầm, nguồn 24 VDC và ngõ vào PLC. Không tăng khoảng cách cài đặt hoặc thay cảm biến xa hơn để che lỗi cơ khí.

Hồ sơ kỹ thuật nên bàn giao cho bộ phận bảo trì

Hồ sơ nên có mã SKU đầy đủ, ảnh nameplate, sơ đồ chân, mã cáp/connector, thông số nguồn, ảnh vị trí gá và kết quả đo trong chạy thử. Khi lỗi tái diễn, đối chiếu hồ sơ này với đèn trạng thái, input PLC và trạng thái cơ khí sẽ nhanh hơn thay sensor theo phỏng đoán.

Câu hỏi kỹ thuật thường gặp

Có thể thay cảm biến chỉ theo điện áp 24 VDC không?

Không. Cần khớp nguyên lý phát hiện, khoảng cách, output, kiểu kết nối, cơ khí lắp và điều kiện môi trường.

Vì sao cảm biến hoạt động khi thử tay nhưng lỗi khi máy chạy?

Rung, tốc độ, màu/bề mặt vật, nhiễu điện, sụt áp và vị trí nền thường chỉ xuất hiện trong điều kiện sản xuất.

Có cần lưu thông tin nào sau chạy thử?

Lưu ảnh nhãn, sơ đồ chân, vị trí gá, giá trị teach/cài đặt, trạng thái output và điều kiện vật mẫu để truy vết lần sau.

Khi nào phải đối chiếu catalogue thay vì dùng mã gần giống?

Mỗi khi thay cáp bằng connector, đổi PNP/NPN, thay nguyên lý quang, đổi khoảng cách hoặc làm việc trong môi trường rửa, dầu hay nhiệt độ cao.

Tài liệu kỹ thuật

Tài liệu kỹ thuật hãng

cảm biến tiệm cận Balluff BES M18: kiểm tra trước khi chốt cấu hình

Với cảm biến tiệm cận Balluff BES M18, cần đối chiếu đúng mã model, kiểu ngõ ra và điều kiện lắp đặt với tủ điều khiển hiện hữu. Khi thay thế cảm biến tiệm cận Balluff BES M18, không suy diễn chỉ theo hình dáng vì khoảng cách làm việc, đầu nối và logic Light-on/Dark-on có thể khác. Để chọn cảm biến tiệm cận Balluff BES M18 phù hợp, hãy ghi nhận vật mẫu, khoảng cách thực, tốc độ và môi trường tại vị trí lắp. Hồ sơ chạy thử của cảm biến tiệm cận Balluff BES M18 nên lưu giá trị tín hiệu PLC, trạng thái LED và mã phụ kiện đi kèm.
