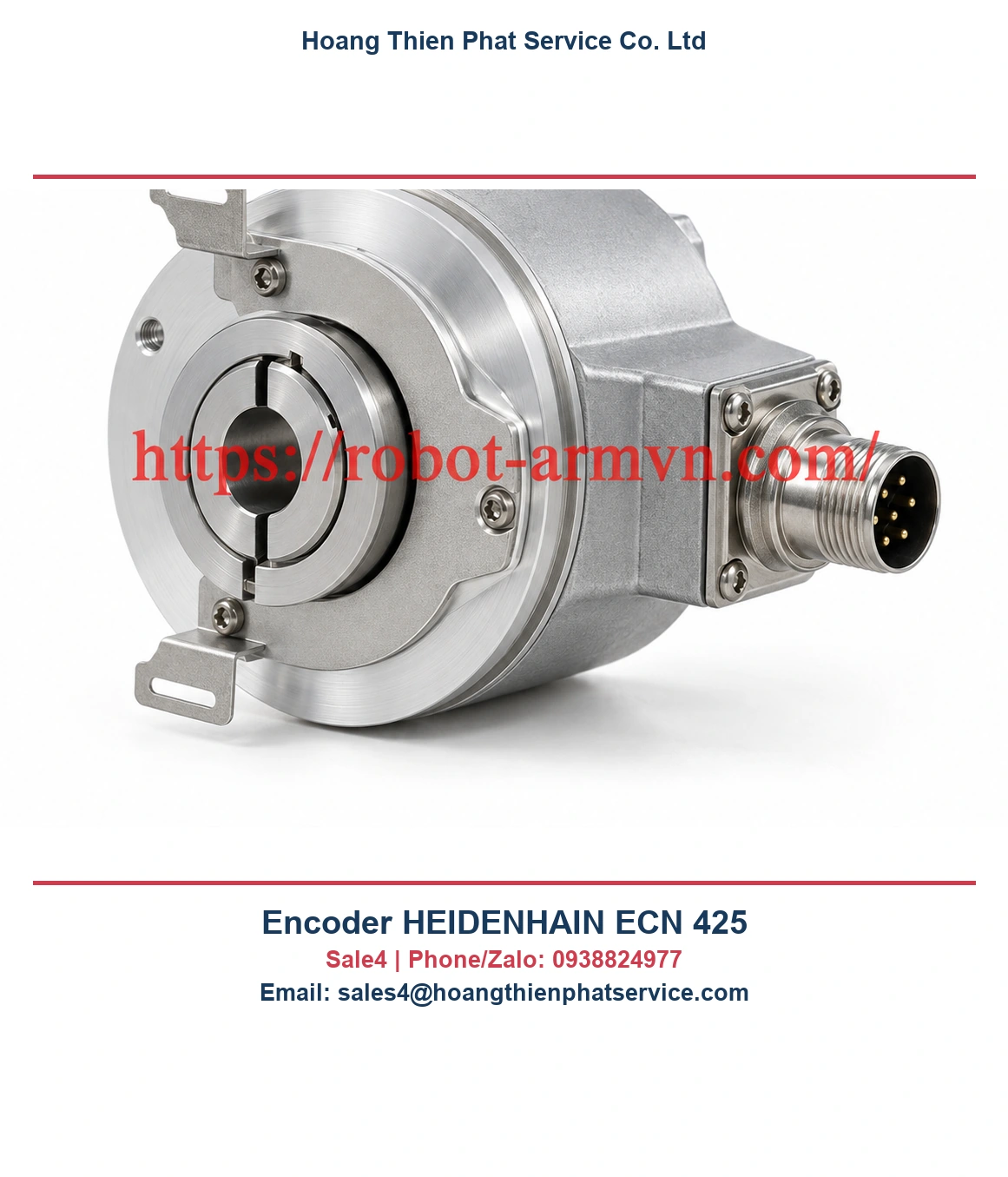

Encoder HEIDENHAIN ECN 425 – encoder tuyệt đối HEIDENHAIN
Encoder HEIDENHAIN ECN 425: Đối chiếu giao tiếp EnDat là một model trong nhóm Bộ mã hóa vòng quay HeiDenHain. Khi cần kiểm tra cấu hình cùng series, hãy xem bảng model Bộ mã hóa vòng quay HeiDenHain để so sánh với các bài chi tiết liên quan.
Encoder HEIDENHAIN ECN 425 là encoder quay tuyệt đối có ổ bi tích hợp. Cấu hình EnDat 2.2 cần được đối chiếu trực tiếp với drive/điều khiển để đảm bảo tương thích. Khi thay thế Encoder HEIDENHAIN ECN 425, cần đối chiếu số ID đầy đủ trên nhãn, giao tiếp, nguồn cấp, độ phân giải, kiểu trục và bản vẽ lắp; tên model rút gọn không đủ để xác định SKU tương thích.
Bảng model/SKU và thông số xác minh
| Hạng mục | Thông tin |
|---|---|
| Hãng | HEIDENHAIN |
| Model/dòng | Encoder HEIDENHAIN ECN 425 |
| Loại thiết bị | encoder quay tuyệt đối có ổ bi tích hợp |
| Tham chiếu hãng | Product detail ID 1178028-02 |
| Vị trí mỗi vòng | 33.554.432 |
| Giao tiếp | EnDat 2.2 |
| Mã xuất | Binary |
| Line count | 2.048 |
| Nguồn cấp | 3,6 V theo trang chi tiết |
| Mã SKU | Phải xác minh theo số ID và hậu tố trên nhãn thiết bị thực tế |
Dữ liệu được đối chiếu từ nguồn HEIDENHAIN ở cuối bài. Tùy chọn của dòng không tự động áp dụng cho mọi SKU.
Ứng dụng của Encoder HEIDENHAIN ECN 425
Encoder HEIDENHAIN ECN 425 được dùng trong truyền động servo, trục máy, thiết bị định vị và cơ cấu tự động hóa cần dữ liệu vị trí/tốc độ tin cậy. Encoder tuyệt đối có thể cung cấp vị trí một vòng hoặc nhiều vòng tùy phiên bản; drive và controller phải hỗ trợ đúng giao tiếp. Độ phân giải cao chỉ có ý nghĩa khi toàn bộ cơ khí, cáp và phần điều khiển được cấu hình tương ứng.
Trong thay thế bảo trì, hãy ghi nhận ảnh nhãn, số ID, giao tiếp, dây cáp, đầu nối, vị trí gá và điều kiện môi trường. Không thay Encoder HEIDENHAIN ECN 425 bằng sản phẩm cùng kích thước nếu chưa đối chiếu nguồn, sơ đồ chân và dữ liệu vị trí. Sai giao thức hoặc sai cấu hình có thể làm drive không nhận encoder dù phần cơ khí lắp vừa.
Cách chọn đúng cấu hình Encoder HEIDENHAIN ECN 425
- Đối chiếu nhãn: cung cấp số ID, model, mã đơn hàng và ảnh đầu nối.
- Kiểm tra giao tiếp: xác minh EnDat, SSI, Fanuc, DRIVE-CLiQ hoặc giao tiếp đúng SKU với drive hiện hữu.
- Kiểm tra cơ khí: đo trục/lỗ trục, mặt bích, chiều sâu lắp, vị trí chống xoay và không gian lắp.
- Xác nhận dữ liệu: đối chiếu singleturn/multiturn, số vị trí mỗi vòng và yêu cầu điểm tham chiếu.
- Kiểm tra điện: không suy đoán nguồn hoặc pinout theo màu dây; dùng sơ đồ của mã cụ thể.
- Đánh giá môi trường: kiểm tra nhiệt độ, dầu, bụi, nước, rung và tuyến đi cáp.
Lắp đặt, đấu nối và vận hành
Ngắt nguồn trước khi lắp Encoder HEIDENHAIN ECN 425. Làm sạch bề mặt lắp, đưa encoder vào đúng hướng theo bản vẽ và không dùng lực va đập vào trục, ổ bi hoặc vỏ. Với trục rỗng, lắp đúng bộ phận chống xoay để không tạo ứng suất khi trục có độ đảo hoặc giãn nở nhiệt. Với trục đặc, dùng khớp nối phù hợp để hạn chế tải hướng tâm và tải dọc trục.
Cáp tín hiệu cần tách khỏi cáp động lực, biến tần và contactor; cố định chống kéo và tuân thủ hướng dẫn shield/tiếp địa. Sau khi đấu nối, chạy thử tốc độ thấp, kiểm tra drive nhận Encoder HEIDENHAIN ECN 425, chiều quay, dữ liệu vị trí và chẩn đoán lỗi trước khi chạy tải. Nếu lỗi truyền thông xảy ra, kiểm tra nguồn, cáp, đầu nối, tiếp địa, giao tiếp và cài đặt drive trước khi kết luận encoder hỏng.
Bảo trì và an toàn
Kiểm tra định kỳ vít gá, tay chống xoay, đầu nối và bán kính uốn cáp. Không tháo rời encoder tại hiện trường vì có thể ảnh hưởng độ chính xác và độ kín. Khi báo giá Encoder HEIDENHAIN ECN 425, gửi ảnh nhãn và mã ID để xác minh đúng cấu hình thay thế.
Câu hỏi thường gặp
Encoder HEIDENHAIN ECN 425 có thể thay bằng mã cùng kích thước không?
Không nên. Phải so sánh giao tiếp, nguồn, độ phân giải, số vòng, sơ đồ chân và cơ khí lắp.
Vì sao cần số ID đầy đủ?
Một dòng có nhiều cấu hình; số ID là cơ sở xác minh SKU thực tế.
Khi drive không nhận encoder cần kiểm tra gì?
Kiểm tra nguồn, đầu nối, cáp/shield, giao tiếp, pinout và tham số drive theo tài liệu đúng model.
