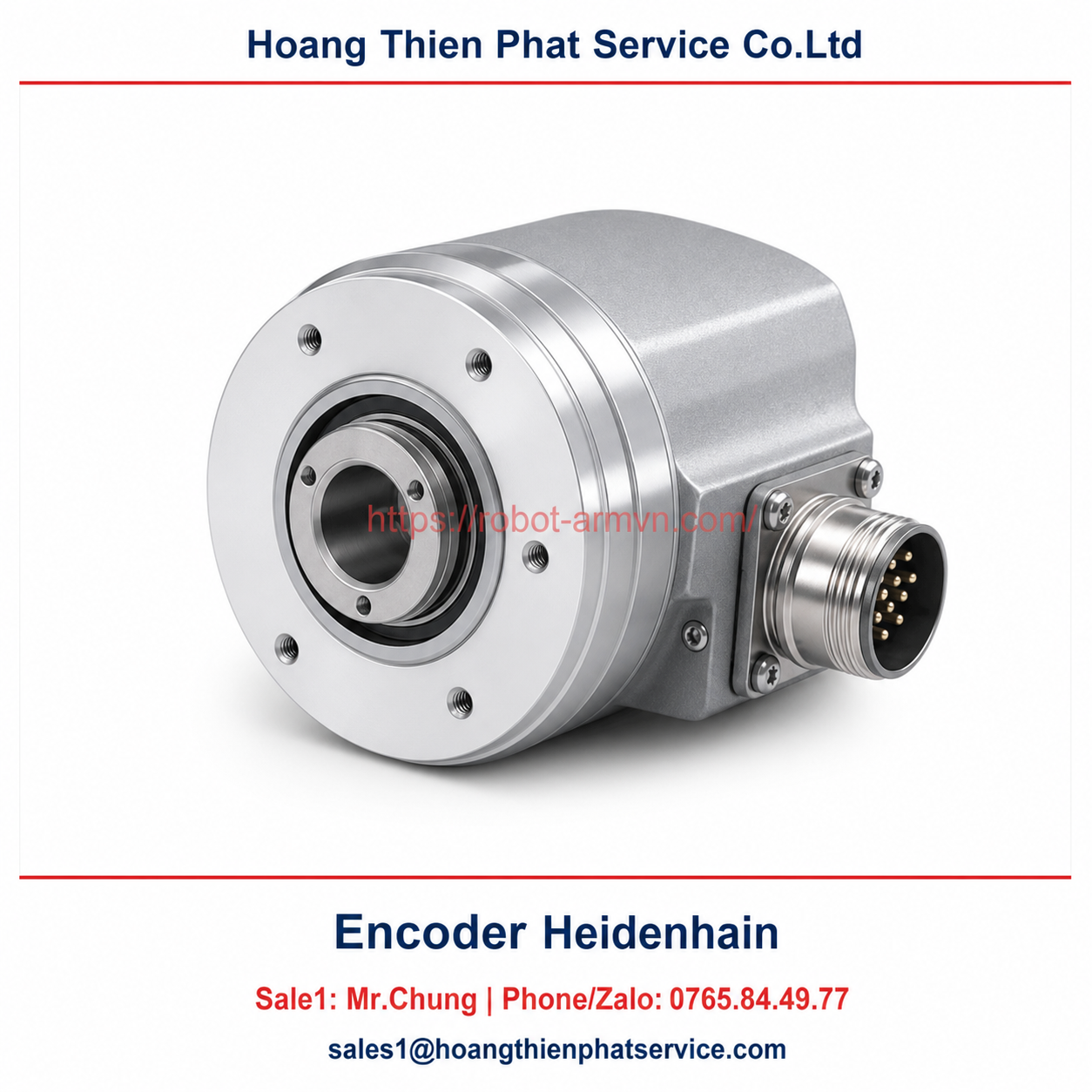

Encoder Heidenhain: model, cấp IP và tiêu chí chọn

Encoder là cảm biến phản hồi vị trí và tốc độ cho servo, biến tần, máy CNC và hệ thống tự động hóa. Khi chọn thay thế phải đối chiếu chính xác mã model, loại tín hiệu, độ phân giải, nguồn cấp, cơ cấu trục và đầu nối; ngoại hình tương tự không bảo đảm thay thế được.

Bảng thông số/model cần xác minh

Hạng mục	Thông tin phải trùng với encoder cũ
Model / mã đặt hàng	Mã đầy đủ, bao gồm cấu hình trục và đầu ra
Loại encoder	Incremental hoặc absolute
Độ phân giải	PPR, bit hoặc số xung/vòng theo model
Tín hiệu / nguồn	HTL, TTL, sin/cos, SSI, EnDat… và điện áp cấp
Cơ khí	Trục đặc/rỗng, đường kính trục, mặt bích, đầu nối
Bảo vệ môi trường	IP, nhiệt độ, rung động theo điều kiện máy

Quy trình lựa chọn

Đọc nhãn model, kiểm tra số chân và chuẩn connector, sau đó đối chiếu sơ đồ chân. Cần xác định loại trục, tốc độ tối đa và chiều quay nếu ứng dụng yêu cầu. Không cấp điện thử khi chưa kiểm tra pinout, vì đấu sai nguồn/tín hiệu có thể làm hỏng encoder hoặc module điều khiển.

Bảng dữ liệu cần gửi để xác minh

Dữ liệu	Mục đích
Ảnh nhãn model	Xác nhận cấu hình đặt hàng
Ảnh đầu nối và số chân	Đối chiếu chuẩn giao tiếp
Đường kính trục/mặt bích	Kiểm tra khả năng lắp cơ khí
Điện áp và loại PLC/drive	Kiểm tra tương thích tín hiệu

Lắp đặt và kiểm tra

Ngắt nguồn trước khi tháo. Không dùng búa tác động lên trục; căn chỉnh đồng tâm để tránh tải hướng tâm. Sau khi lắp, kiểm tra tín hiệu theo tài liệu drive/PLC, chạy thử ở tốc độ thấp và theo dõi lỗi phản hồi.

Câu hỏi thường gặp

Có thể thay encoder khác PPR không?

Chỉ khi drive/PLC được cấu hình lại và nhà chế tạo máy xác nhận. Không tự đổi trong hệ thống đang chạy.

Vì sao cần ảnh connector?

Cùng series có thể có nhiều pinout; ảnh connector giúp ngăn đấu nhầm tín hiệu.

---
