Bộ nguồn MEAN WELL NDR: phạm vi sử dụng trong tủ điều khiển
Bộ nguồn MEAN WELL NDR được trình bày theo các model/SKU trong bảng để kỹ sư đối chiếu tải, nguồn vào và cấu hình bảo vệ trước khi lắp đặt.
Dòng Bộ nguồn MEAN WELL NDR được dùng để tạo nguồn DC ổn định cho PLC, I/O, HMI, cảm biến, relay, van điện từ và thiết bị truyền thông. Công suất trên nhãn chỉ là điểm bắt đầu: tải liên tục, tải đỉnh, dây dẫn, nhiệt độ tủ, nguồn vào và cách chia nhánh bảo vệ mới quyết định nguồn có vận hành ổn định hay không.
Bảng Model/SKU | Thông tin kỹ thuật | Ứng dụng/chức năng
| Model/SKU | Thông tin kỹ thuật | Ứng dụng/chức năng |
|---|---|---|
| NDR-75-24 | 24 VDC, 3,2 A; công suất danh định 76,8 W; DIN rail. | PLC nhỏ, cảm biến và relay có tổng tải thấp. |
| NDR-120-24 | 24 VDC, 5 A; công suất 120 W; nguồn vào AC dải rộng. | Tủ điều khiển gọn, gateway và cụm I/O. |
| NDR-240-24 | 24 VDC, 10 A; công suất 240 W; dải điều chỉnh đầu ra cần theo catalogue. | Tủ có HMI, van điện từ và nhiều nhánh tải 24 VDC. |
Bộ nguồn MEAN WELL NDR: cách so sánh model và chọn cấu hình
Hãy lập bảng tải cho từng nhánh 24 VDC: dòng liên tục, dòng khởi động, thời gian tải đồng thời và chiều dài dây. Sau đó đo điện áp tại thiết bị xa nhất trong chu kỳ nặng nhất. Bước này giúp phân biệt thiếu công suất với sụt áp do dây hoặc đầu nối. Các cấu hình dưới đây cần được lựa chọn riêng theo mức tải của máy.
NDR-75-24: quyết định chọn cho cấu hình này
NDR-75-24 có dữ liệu cần đối chiếu: 24 VDC, 3,2 A; công suất danh định 76,8 W; DIN rail.. Ứng dụng phù hợp là PLC nhỏ, cảm biến và relay có tổng tải thấp.. Khi chọn model này, ưu tiên kiểm tra mức tải nền thấp và nhu cầu dự phòng cho dòng khởi động. Không dùng cùng mức điện áp danh nghĩa để suy ra khả năng thay thế, vì khác biệt về dòng, nguồn vào, cơ khí lắp và tính năng bảo vệ có thể làm tủ vận hành không ổn định.
Trong nghiệm thu, đóng tải theo từng nhóm, đo điện áp ngay tại đầu ra và tại tải xa nhất, đồng thời theo dõi nhiệt độ/đèn trạng thái. Nếu điện áp tụt dưới tải, kiểm tra dây, đầu cos, cầu chì và dòng khởi động trước khi tăng công suất nguồn.
NDR-120-24: quyết định chọn cho cấu hình này
NDR-120-24 có dữ liệu cần đối chiếu: 24 VDC, 5 A; công suất 120 W; nguồn vào AC dải rộng.. Ứng dụng phù hợp là Tủ điều khiển gọn, gateway và cụm I/O.. Khi chọn model này, ưu tiên kiểm tra tổng tải 24 VDC của từng nhánh và sụt áp tại điểm xa. Không dùng cùng mức điện áp danh nghĩa để suy ra khả năng thay thế, vì khác biệt về dòng, nguồn vào, cơ khí lắp và tính năng bảo vệ có thể làm tủ vận hành không ổn định.
Trong nghiệm thu, đóng tải theo từng nhóm, đo điện áp ngay tại đầu ra và tại tải xa nhất, đồng thời theo dõi nhiệt độ/đèn trạng thái. Nếu điện áp tụt dưới tải, kiểm tra dây, đầu cos, cầu chì và dòng khởi động trước khi tăng công suất nguồn.

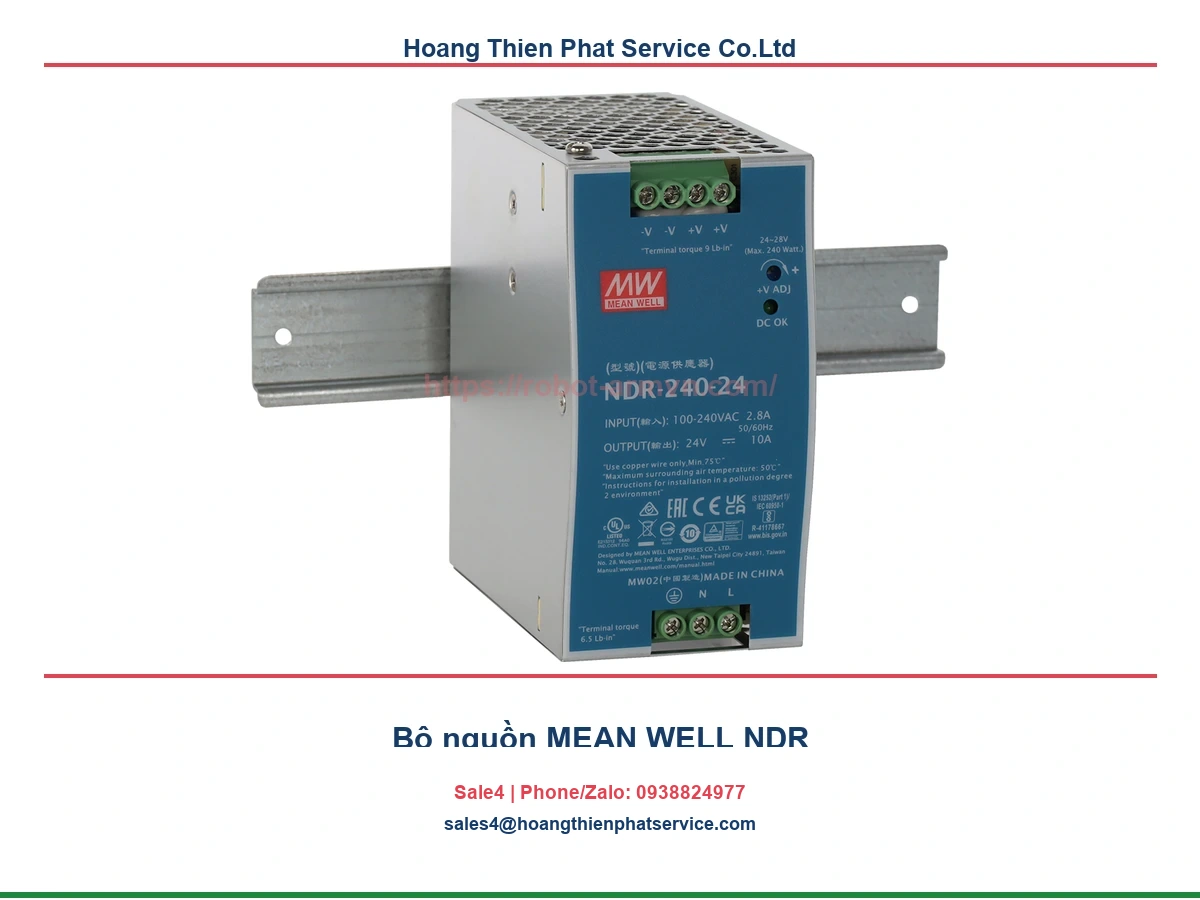

NDR-240-24: quyết định chọn cho cấu hình này
NDR-240-24 có dữ liệu cần đối chiếu: 24 VDC, 10 A; công suất 240 W; dải điều chỉnh đầu ra cần theo catalogue.. Ứng dụng phù hợp là Tủ có HMI, van điện từ và nhiều nhánh tải 24 VDC.. Khi chọn model này, ưu tiên kiểm tra tải đồng thời, tiết diện dây, bảo vệ nhánh và khoảng hở tản nhiệt. Không dùng cùng mức điện áp danh nghĩa để suy ra khả năng thay thế, vì khác biệt về dòng, nguồn vào, cơ khí lắp và tính năng bảo vệ có thể làm tủ vận hành không ổn định.
Trong nghiệm thu, đóng tải theo từng nhóm, đo điện áp ngay tại đầu ra và tại tải xa nhất, đồng thời theo dõi nhiệt độ/đèn trạng thái. Nếu điện áp tụt dưới tải, kiểm tra dây, đầu cos, cầu chì và dòng khởi động trước khi tăng công suất nguồn.
Bộ nguồn MEAN WELL NDR: điểm kiểm tra trước khi chốt mã
Với Bộ nguồn MEAN WELL NDR, quyết định cuối cùng phải dựa trên dòng liên tục, đỉnh dòng và điện áp đo tại tải xa nhất của chính tủ máy. Khi thêm tải, rà lại nguồn vào, dây dẫn, terminal và bảo vệ nhánh thay vì chỉ thay model công suất cao hơn.
Trong quá trình chạy thử Bộ nguồn MEAN WELL NDR, lưu số đo điện áp, dòng và nhiệt độ để làm chuẩn cho lần bảo trì sau. Những dữ liệu này có giá trị hơn việc suy đoán từ hình dáng tương tự của thiết bị.
Giới hạn vận hành cần kiểm tra
Nguồn chỉ đạt thông số khi điện áp đầu vào, tư thế lắp, thông gió và nhiệt độ môi trường nằm trong giới hạn catalogue. Không đặt sát biến tần, điện trở hãm hoặc thiết bị phát nhiệt mà không đánh giá đường gió. Không ghép song song hai nguồn nếu model và sơ đồ hãng không cho phép; với tải quan trọng, phân chia nhánh bằng cầu chì hoặc bảo vệ điện tử để một lỗi không làm dừng toàn bộ tủ.
Thiết kế phân phối nguồn để không dừng máy dây chuyền
Với Bộ nguồn MEAN WELL NDR, nên tách nhánh cấp PLC, HMI/truyền thông và tải cảm ứng. Nhánh điều khiển quan trọng cần được bảo vệ sao cho lỗi tại một van điện từ không kéo sập điện áp toàn tủ. Khi có yêu cầu duy trì hoạt động, xác định rõ thời gian giữ nguồn, tải ưu tiên và khả năng phối hợp với buffer, DC-UPS hoặc mô-đun redundancy theo tài liệu tương thích. Ghi sơ đồ cầu chì, dòng định mức và vị trí đo điện áp ngay từ giai đoạn nghiệm thu để kỹ thuật có thể khoanh vùng sự cố mà không phải thay nguồn theo phỏng đoán. Khi cải tạo tủ, rà lại tổng dòng sau mỗi nhánh mới và kiểm tra khả năng chịu dòng của terminal, dây nguồn và thiết bị bảo vệ. Một nguồn còn dư công suất danh định vẫn có thể không phù hợp nếu cầu chì, đường dây hoặc đầu nối không đủ cho dòng tải mới.
Lắp đặt và chạy thử theo trình tự
- Cô lập nguồn, đối chiếu mã SKU, nguồn vào, đầu ra và cực tính.
- Gá chắc trên DIN rail/panel, giữ khoảng hở tản nhiệt và thực hiện tiếp địa khi tài liệu yêu cầu.
- Chọn tiết diện dây, đầu cos và bảo vệ nhánh theo dòng thực tế; tách dây tín hiệu khỏi dây động lực.
- Khởi động không tải, đóng dần từng nhóm tải và đo điện áp, dòng, nhiệt độ.
- Lưu số đo nền cùng ảnh nameplate để đối chiếu trong bảo trì sau này.
Bảo trì, chẩn đoán và an toàn
Khi điện áp tụt, nguồn nóng hoặc tự ngắt, kiểm tra đầu nối lỏng, ngắn mạch nhánh, tải khởi động, bụi che khe thoáng và nhiệt độ tủ trước khi thay nguồn. Cô lập điện năng và xác nhận hết điện áp trước khi tháo dây. Không tăng công suất nguồn để che lấp lỗi do dây nhỏ, terminal cháy hoặc tải bất thường.
Câu hỏi kỹ thuật thường gặp
Có thể thay nguồn chỉ vì đều là 24 VDC?
Không. Cần khớp dòng, nguồn vào, kích thước, điều kiện nhiệt, đầu nối và tính năng bảo vệ của mã đầy đủ.
Nên để bao nhiêu dự phòng công suất?
Dự phòng phải dựa vào bảng tải và dòng khởi động đo được, không dùng một tỷ lệ cố định cho mọi máy.
Vì sao điện áp tại tải thấp hơn đầu nguồn?
Thường là sụt áp trên dây, đầu cos hoặc terminal. Cần đo hai đầu khi máy chạy tải nặng.
Khi nào cần tách nhánh nguồn?
Khi tải cảm ứng hoặc nhánh khởi động lớn có thể ảnh hưởng PLC, I/O hoặc thiết bị truyền thông quan trọng.
Đối chiếu thêm khi thiết kế tủ 24 VDC
Để rà lại cách tổ chức nhánh tải và dự phòng nguồn cho Bộ nguồn MEAN WELL NDR, có thể tham khảo bảng thông số bộ nguồn MEAN WELL HDR và nhóm thiết bị tự động hóa tại Robot Arm VN. Hai liên kết này hỗ trợ so sánh cấu hình, không thay thế việc đối chiếu đúng mã SKU và catalogue.
