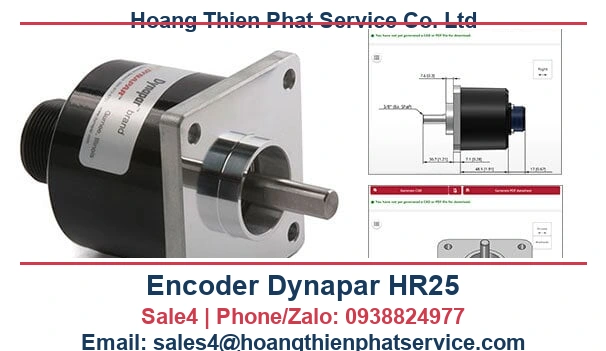

Encoder Dynapar HR25 là gì?
Encoder Dynapar HR25: Model incremental trục đặc là một model trong nhóm Bộ mã hóa vòng quay DYNAPAR. Khi cần kiểm tra cấu hình cùng series, hãy xem bảng model Bộ mã hóa vòng quay DYNAPAR để so sánh với các bài chi tiết liên quan.
Dynapar HR25 là encoder incremental trục đặc cỡ 25 của Dynapar, dùng để biến chuyển động quay thành xung điện phục vụ đo tốc độ, vị trí tương đối và đồng bộ chuyển động. Dòng HR25 sử dụng đĩa mã quang học có độ bền cao; đây là lựa chọn phù hợp cho hệ truyền động, băng tải, máy đóng gói, máy gia công và các cơ cấu cần phản hồi xung ổn định.
HR25 không phải một mã hàng có cấu hình cố định duy nhất. Khi đặt hàng cần xác định đầy đủ độ phân giải, kiểu trục, nguồn nuôi, ngõ ra, chiều cáp/giắc và kiểu lắp. Phần thông tin dưới đây dùng để định hướng kỹ thuật; cấu hình cuối cùng phải được đối chiếu với mã đặt hàng Dynapar và điều kiện vận hành thực tế.
Thông số và model/SKU cần đối chiếu
| Hạng mục | Thông tin theo dòng HR25 |
|---|---|
| Hãng sản xuất | Dynapar |
| Dòng/SKU nền tảng | HR25 Size 25 Shafted Encoder |
| Nguyên lý | Encoder incremental quang học |
| Kiểu cơ khí | Trục đặc; tùy chọn trục 1/4 in hoặc 3/8 in cần xác nhận theo mã đặt hàng |
| Độ phân giải | 1 đến 1.024 PPR theo cấu hình |
| Nguồn cấp | 5–26 VDC hoặc 5–15 VDC tùy phiên bản ngõ ra |
| Ngõ ra | Open Collector, Open Collector có pull-up hoặc driver line DLD theo cấu hình |
| Tốc độ tối đa | 10.000 rpm theo trang sản phẩm |
| Nhiệt độ làm việc | Khoảng −40 đến +85 °C, cần đối chiếu biến thể cụ thể |
| Cấp bảo vệ | IP66 theo cấu hình công bố; kiểm tra lại đối với cáp/giắc và môi trường lắp đặt |
Nguồn kỹ thuật: trang sản phẩm chính thức Dynapar HR25. Các giá trị có chữ “tùy cấu hình” không nên dùng thay cho bản vẽ hoặc datasheet của mã SKU thực tế.
Ứng dụng phù hợp của HR25
Với trục đặc và thân cỡ 2,5 inch, HR25 thường được ghép qua khớp nối mềm với trục động cơ hoặc trục máy. Tín hiệu A/B dùng cho đếm chiều và tốc độ; kênh Z (nếu cấu hình có) hỗ trợ tạo mốc tham chiếu mỗi vòng. Các ứng dụng điển hình gồm đồng bộ băng tải, đo chiều dài vật liệu, phản hồi tốc độ cho biến tần/servo, máy in–dán nhãn, bàn xoay và thiết bị tự động hóa nhà máy.
Không nên chọn chỉ theo “số xung”. Độ phân giải cao cải thiện độ mịn phép đo nhưng cũng làm tần số xung tăng theo tốc độ. Bộ điều khiển, cáp và kiểu ngõ ra phải đáp ứng tần số này để tránh mất xung hoặc sai lệch đếm.
Cách chọn đúng cấu hình Dynapar HR25
- Xác định cơ khí: đo đường kính trục, không gian lắp, loại mặt bích và kiểu khớp nối. Không ép cứng encoder vào trục lệch tâm.
- Tính PPR từ yêu cầu đo: dựa trên độ phân giải vị trí mong muốn, tỷ số truyền và tốc độ cực đại.
- Chọn ngõ ra tương thích: Open Collector phù hợp một số đầu vào PLC; đường truyền dài hoặc môi trường nhiễu thường cần driver vi sai phù hợp đầu vào điều khiển.
- Kiểm tra nguồn và đầu vào: đối chiếu điện áp cấp, mức logic, dòng tiêu thụ và sơ đồ chân của cả encoder lẫn PLC/drive.
- Xem xét môi trường: nhiệt độ, bụi, nước, dầu và rung động quyết định yêu cầu cáp, giắc và cấp bảo vệ.
- Chốt mã SKU: gửi ảnh nhãn cũ hoặc mã đầy đủ để đối chiếu trước khi thay thế.
Lắp đặt và vận hành
Ngắt nguồn trước khi đấu nối. Gá encoder đồng tâm với trục máy, dùng khớp nối mềm để bù sai lệch nhỏ và tránh tải hướng tâm/hướng trục truyền trực tiếp vào ổ bi. Cố định cáp bằng kẹp chống kéo; đi dây tín hiệu tách khỏi cáp động lực, biến tần và contactor. Nếu dùng ngõ ra vi sai, đấu theo đúng cặp tín hiệu và sử dụng cáp xoắn có chống nhiễu theo khuyến nghị của hệ thống.
Sau khi lắp, chạy thử ở tốc độ thấp, kiểm tra số đếm chiều thuận/nghịch, xung Z và nhiễu tín hiệu. Chỉ nâng lên tốc độ vận hành sau khi xác nhận tần số xung, nguồn cấp và cơ khí ổn định. Không tháo rời thân encoder để vệ sinh; vệ sinh bên ngoài bằng phương pháp phù hợp với môi trường, không phun áp lực vào khu vực trục và đầu nối.
Câu hỏi thường gặp
HR25 có thay thế trực tiếp mọi encoder trục đặc không?
Không. Cần so sánh kích thước lắp, trục, PPR, nguồn, dạng ngõ ra, đầu nối và chiều quay/logic. Hai encoder cùng hình dáng vẫn có thể không tương thích điện.
Chọn 1.024 PPR có luôn tốt hơn không?
Không nhất thiết. PPR cần cân bằng giữa độ phân giải và tần số xung ở tốc độ tối đa. Hãy kiểm tra giới hạn tần số của PLC, bộ đếm hoặc drive.
Tại sao tín hiệu đếm chập chờn sau khi thay encoder?
Các nguyên nhân thường gặp là sai kiểu ngõ ra, thiếu nối đất/shield, đi chung cáp động lực, khớp nối lệch tâm hoặc nguồn cấp không đúng. Cần kiểm tra theo sơ đồ chân của đúng SKU.
Lưu ý khi thay Encoder Dynapar HR25
Khi thay Encoder Dynapar HR25, hãy ưu tiên mã đặt hàng in trên nhãn. Encoder Dynapar HR25 cần đúng PPR, nguồn và ngõ ra để PLC hoặc drive nhận xung chính xác. Nếu cần thay encoder trục đặc, việc đối chiếu bản vẽ của Encoder Dynapar HR25 giúp tránh sai đường kính trục và vị trí gá. Với cáp dài, Encoder Dynapar HR25 phải được chọn ngõ ra phù hợp để hạn chế nhiễu. Sau khi lắp Encoder Dynapar HR25, nên kiểm tra A/B/Z ở tốc độ thấp trước khi đưa máy vào vận hành. Mọi báo giá Encoder Dynapar HR25 cần dựa trên SKU hoàn chỉnh, không chỉ phần mã HR25.
Hình ảnh và tài liệu liên quan
Xem thêm danh mục sản phẩm công nghiệp và trang chủ Robot Arm VN để tìm các thiết bị liên quan. Khi cần thay thế, vui lòng đối chiếu toàn bộ mã đặt hàng, không chỉ phần “HR25”.
