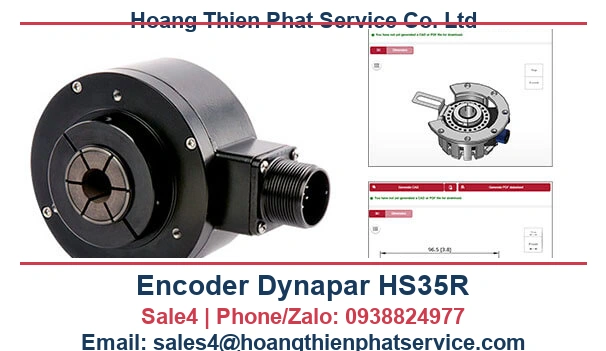

Encoder Dynapar HS35R – heavy duty trục rỗng
Encoder Dynapar HS35R: Heavy duty trục rỗng là một model trong nhóm Bộ mã hóa vòng quay DYNAPAR. Khi cần so sánh độ phân giải và tín hiệu, hãy xem bảng model Bộ mã hóa vòng quay DYNAPAR để so sánh với các bài chi tiết liên quan.
Dynapar HS35R là encoder incremental quang học trục rỗng thuộc nhóm heavy duty của Dynapar. Dòng này được thiết kế cho các vị trí có tải cơ khí, rung động hoặc điều kiện môi trường khắt khe hơn ứng dụng văn phòng thông thường. Kiểu trục rỗng giúp encoder lắp trực tiếp lên đầu trục phù hợp, trong khi kết cấu công nghiệp hướng đến độ tin cậy trong vận hành dài hạn.
HS35R không chỉ có một cấu hình. Độ phân giải, đường kính lỗ trục, nguồn, dạng tín hiệu, cáp/giắc, cấp bảo vệ và tùy chọn môi trường đều phải được xác minh bằng mã đặt hàng. Bài viết này nêu thông tin của dòng để lựa chọn ban đầu; báo giá hoặc thay thế cần dựa trên SKU thực tế.
Thông số/model/SKU được công bố
| Thuộc tính | Dữ liệu cần đối chiếu |
|---|---|
| Hãng | Dynapar |
| Dòng sản phẩm | HS35R Heavy Duty Optical Encoder |
| Kiểu cơ khí | Encoder incremental quang học trục rỗng |
| Độ phân giải | 1 đến 5.000 PPR theo cấu hình |
| Đặc tính môi trường | Có tùy chọn IP67; phải kiểm tra chính xác theo SKU |
| Khả năng chịu tải công bố | Tùy chọn nêu mức 400 G shock và 20 G vibration |
| Ứng dụng | Phản hồi tốc độ/vị trí tương đối ở môi trường công nghiệp nặng |
| Nguồn, ngõ ra, lỗ trục | Không cố định; đối chiếu catalogue/bản vẽ của mã hàng |
Nguồn: trang sản phẩm chính thức Dynapar HS35R. Các giá trị IP67, shock và vibration là tùy chọn/đặc tính cần được xác nhận cho cấu hình mua thực tế.
Ứng dụng và điểm cần cân nhắc
HS35R thường được cân nhắc cho thiết bị xử lý vật liệu, truyền động công nghiệp, máy ngoài hiện trường hoặc vị trí có rung động. Tín hiệu encoder được dùng cho giám sát tốc độ, điều khiển vòng kín, đếm chiều dài và đồng bộ máy. “Heavy duty” không thay thế việc chọn đúng phụ kiện; một lắp đặt sai chống xoay hoặc cáp kém bảo vệ vẫn có thể tạo lỗi xung.
Khi dùng PPR cao, cần tính tần số xung theo tốc độ tối đa và kiểm tra khả năng đọc tín hiệu của PLC/drive. Hãy chọn kiểu ngõ ra theo đầu vào điều khiển và chiều dài cáp, không thay đổi chuẩn tín hiệu chỉ vì đầu nối cơ khí vừa khít.
Checklist chọn cấu hình HS35R
- Xác định đường kính trục, độ nhô trục, không gian lắp và phương án chống xoay.
- Ghi nhận tốc độ tối đa, tốc độ thường dùng và PPR yêu cầu.
- Đối chiếu nguồn nuôi, chuẩn ngõ ra, kênh tín hiệu và sơ đồ chân với hệ thống hiện hữu.
- Đánh giá bụi/nước/dầu, nhiệt độ, rung, sốc và yêu cầu IP thực tế.
- Kiểm tra loại cáp, giắc, chiều cáp và phương án shield/tiếp địa.
- Gửi mã đầy đủ hoặc ảnh nhãn để xác minh trước khi thay thế.
Lắp đặt và an toàn
Ngắt nguồn trước khi lắp. Đưa encoder thẳng vào trục, sử dụng đúng gá chống xoay và không tạo ứng suất lên thân. Không dùng lực va đập để lắp trục rỗng. Đi dây tín hiệu tách cáp biến tần/động lực, cố định cáp ở đầu ra và bảo vệ đầu nối khỏi nước hoặc dầu theo cấp bảo vệ của SKU.
Sau khi đấu nối, kiểm tra cực nguồn, chiều đếm, độ ổn định A/B và index (nếu có) ở tốc độ thấp. Nếu xuất hiện nhiễu, hãy kiểm tra tiếp địa, shield, nguồn và phương án đi dây trước; không tự ý thay đổi các chân tín hiệu. Bảo trì tập trung vào cơ cấu chống xoay, dây cáp, đầu nối và điều kiện kín của vỏ.
FAQ
IP67 có phải là chuẩn của mọi HS35R không?
Không. Dynapar nêu IP67 như một tùy chọn; cần xác minh đúng mã sản phẩm.
HS35R có thay được encoder trục đặc không?
Không trực tiếp nếu cơ khí và kiểu lắp không tương thích. Cần so sánh trục, mặt bích, điện và tín hiệu.
Vì sao cần xem mức rung/sốc?
Rung và sốc ảnh hưởng đến tuổi thọ cơ khí và độ ổn định tín hiệu, đặc biệt ở máy công nghiệp nặng.
Lưu ý khi thay Encoder Dynapar HS35R
Khi thay Encoder Dynapar HS35R, hãy ưu tiên mã đặt hàng in trên nhãn. Encoder Dynapar HS35R cần đúng độ phân giải, nguồn và ngõ ra để PLC hoặc drive nhận xung chính xác. Việc đối chiếu bản vẽ của Encoder Dynapar HS35R giúp tránh sai kích thước trục, kiểu gá và đầu nối. Với đường cáp dài, Encoder Dynapar HS35R phải được chọn theo chuẩn tín hiệu phù hợp để hạn chế nhiễu. Sau khi lắp Encoder Dynapar HS35R, nên kiểm tra A/B/Z ở tốc độ thấp. Báo giá Encoder Dynapar HS35R cần dựa trên SKU hoàn chỉnh.
