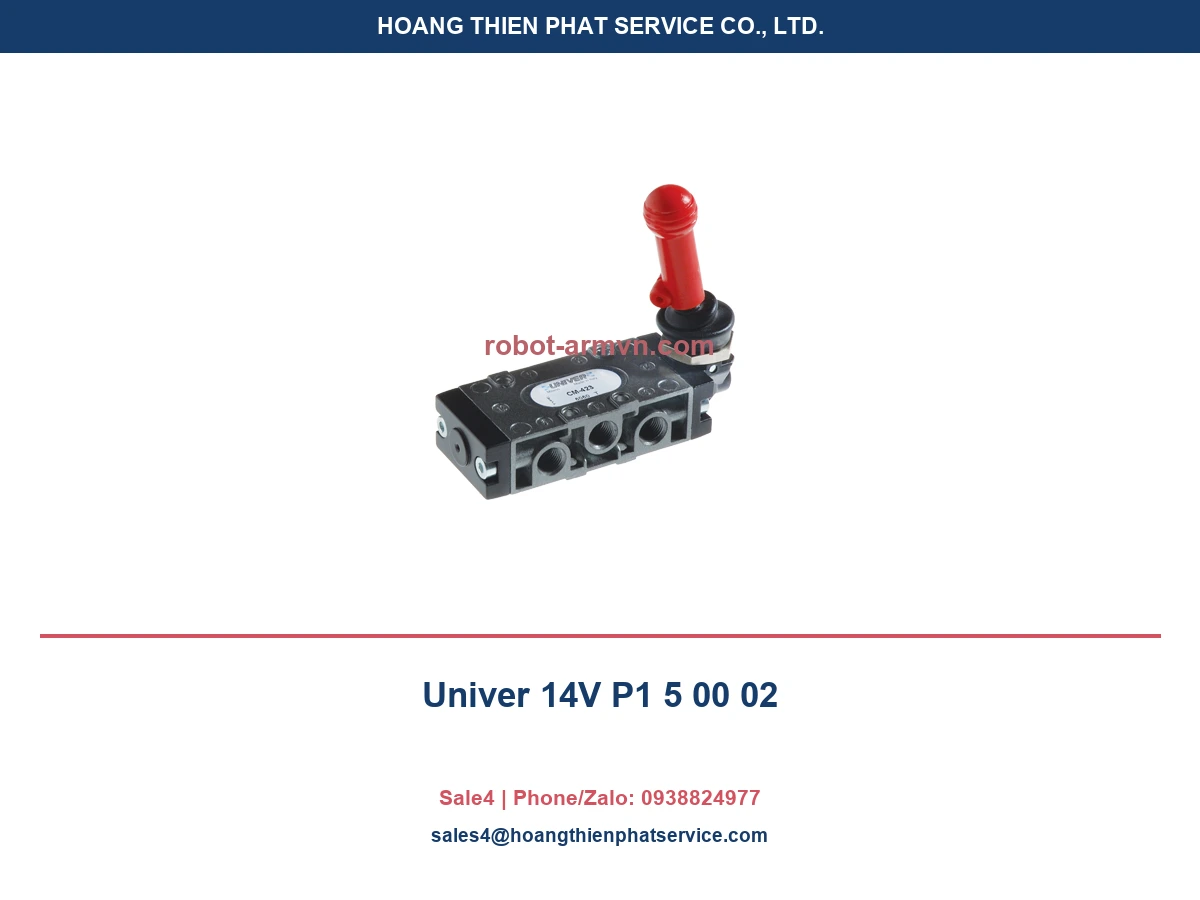

Univer 14V P1 5 00 02 — thông tin model, cách tra mã và lưu ý chọn cấu hình.
Univer 14V là dòng van điện khí nén cổng G1/8, độ dày 16 mm. Product Overview của hãng liệt kê biến thể 5/2 và 5/3, các lựa chọn hồi pilot/lò xo và lưu lượng dải 553–706 Nl/min. Hãy khớp chức năng trung tâm, kiểu hồi, coil/điện áp và mã đầy đủ trước khi thay thế.
Thông số Univer 14V P1 5 00 02
Nếu thay Univer 14V P1 5 00 02, so sánh kích thước lắp, kết nối và tín hiệu với thiết bị đang dùng.
14V P1 5 00 02 là biến thể 5/2, hai trạng thái ổn định. Tài liệu hãng phân biệt vị trí 14/12, chức năng 5/2 hoặc 5/3 và cơ chế hồi; thông số dòng tối đa 553–706 Nl/min là dải dòng 14V trong overview, không phải giá trị bảo đảm của mọi kiểu fitting/hệ thống.
Univer 14V là dòng van điện khí nén cổng G1/8, độ dày 16 mm. Product Overview của hãng liệt kê biến thể 5/2 và 5/3, các lựa chọn hồi pilot/lò xo và lưu lượng dải 553–706 Nl/min. Hãy khớp chức năng trung tâm, kiểu hồi, coil/điện áp và mã đầy đủ trước khi thay thế.
Bảng so sánh 5 model Univer
Trong môi trường bụi, ẩm hoặc rung, đánh giá Univer 14V P1 5 00 02 theo điều kiện bảo vệ nhà sản xuất công bố.
| Model | Chức năng | Kết nối/kích thước | Lưu lượng dòng* | Điều khiển |
|---|---|---|---|---|
| 14V P4 5 00 02 | 5/2, đơn ổn định, hồi pilot khí nén | G1/8; 16 mm | 553–706 Nl/min* | khí nén; coil/điện áp theo cấu hình |
| 14V P0 5 00 02 | 5/2, đơn ổn định, lò xo cơ khí | G1/8; 16 mm | 553–706 Nl/min* | khí nén; coil/điện áp theo cấu hình |
| 14V P1 5 00 02 | 5/2, hai trạng thái ổn định | G1/8; 16 mm | 553–706 Nl/min* | khí nén; coil/điện áp theo cấu hình |
| 14V P0 7 CC 02 | 5/3, tâm đóng, lò xo cơ khí | G1/8; 16 mm | 553–706 Nl/min* | khí nén; coil/điện áp theo cấu hình |
| 14V P0 7 OC 02 | 5/3, tâm mở, lò xo cơ khí | G1/8; 16 mm | 553–706 Nl/min* | khí nén; coil/điện áp theo cấu hình |
*Dải 553–706 Nl/min và cấu hình G1/8, 16 mm được nêu trong Product Overview 14V; cần kiểm tra điều kiện đo, fitting và mã cụ thể trong tài liệu hãng.
Danh sách mã/series cùng nhóm
Phiên bản Univer 14V P1 5 00 02 có thể khác theo mã hậu tố, nên đối chiếu đủ ký tự trước khi đặt hàng.
- 14V P4 5 00 02: Cấu hình monostable pneumatic return.
- 14V P0 5 00 02: Cấu hình monostable mechanical spring return.
- 14V P1 5 00 02: Cấu hình bistable.
- 14V P0 7 CC 02: Mã CC: center closed.
- 14V P0 7 OC 02: Mã OC: center open.
Cách chọn 14V P1 5 00 02 theo ứng dụng
Lắp đặt Univer 14V P1 5 00 02 theo hướng dẫn của hãng và xác nhận khoảng hở cần thiết quanh thiết bị.
Dùng khí nén đúng yêu cầu lọc và áp suất của cấu hình van; kiểm tra sơ đồ ISO 1219 và vị trí mất điện/mất pilot. Xác nhận điện áp coil, kết nối G1/8, kiểu hồi, lưu lượng và cách lắp trên manifold. Ngắt điện và xả áp trước bảo trì; không coi các mã 14V có cùng số cổng là tương đương.
- Ghi đầy đủ model, hậu tố, mã option, coil/cảm biến và revision trên nhãn.
- Đo kết nối, kích thước lắp và điều kiện vận hành/tải tại máy.
- Kiểm tra nguồn điện/khí, áp suất, nhiệt độ, chu kỳ và chất lượng khí.
- Chọn vật liệu và tiêu chuẩn theo môi trường, hóa chất, bụi hoặc yêu cầu an toàn.
- Đối chiếu bản vẽ CAD/catalogue và yêu cầu xác nhận trước khi thay thế.
Lắp đặt và bảo trì
Khi cần tư vấn Univer 14V P1 5 00 02, gửi mã đầy đủ, ảnh nhãn và thông tin máy để đối chiếu chính xác.
Cô lập nguồn năng lượng và xả áp trước khi tháo lắp. Làm sạch đường khí, xác nhận hướng dòng và vị trí gá; xiết nối theo hướng dẫn hãng, không để tải ngang/truyền rung vượt thiết kế. Chạy thử có kiểm soát, theo dõi rò rỉ, tiếng ồn, nhiệt độ và tốc độ chu kỳ; lưu mã cấu hình để bảo dưỡng sau này.
Câu hỏi thường gặp về Univer 14V P1 5 00 02
Hồ sơ của Univer 14V P1 5 00 02 nên lưu mã cấu hình, phụ kiện, vị trí lắp và kết quả chạy thử.
Các mã trong cùng series có thay thế trực tiếp được không?
Không mặc định. Cần so sánh mã chức năng, nguồn cấp, kết nối, kích thước và option.
Có thể chọn model chỉ theo kích thước cổng/đường kính không?
Không. Hãy đối chiếu cả điều kiện tải, áp suất, hành trình, chức năng, vật liệu và tiêu chuẩn lắp.
Cần cung cấp dữ liệu gì để xác nhận model?
Gửi ảnh nhãn, mã đầy đủ, ảnh cụm lắp, áp suất/tải, chu kỳ vận hành và yêu cầu môi trường.
Tài liệu hãng
Product Overview Univer, Series 14V: trang sản phẩm/nguồn thông số chính thức. Catalogue/danh mục hãng.
